Функции подвесного подшипника
Промежуточным элементом в трансмиссионном перенесении момента вращения вала двигателя к приводным колесам автомобиля принят карданный вал с шарнирным сопряжением составных частей. Эластичная конструкция допускает размещение коробки передач по отношению к редуктору заднего моста со смещением осевой линии без потери усилий, снимаемых с коленчатого вала. Габариты сочлененных сегментов гибкой передачи требуют установки промежуточной стойки или подвески, которая не ограничивает продольно-вращательное движение.
Рассмотрим подробнее вопросы того, где стоит подвесной подшипник, и какие он выполняет задачи.
Подшипник подвесной кардана – это несущий компонент механизма и в фундаментальные миссии детали входит:
- уменьшить или снять нагрузку с присоединительных фланцев, крестовины, а также промежуточных шарниров кардана;
- воспринять без разрушительной деформации вес элементов передачи;
- понизить влияние сил трения во время работы трансмиссии;
- обеспечить свободу вращения с осевым перемещением внутренней штанги без торможения;
- гарантировать прочное крепление к раме автомобиля подвешенной передачи.
Конструкция подвесной опоры
Где находится подвесной подшипник?

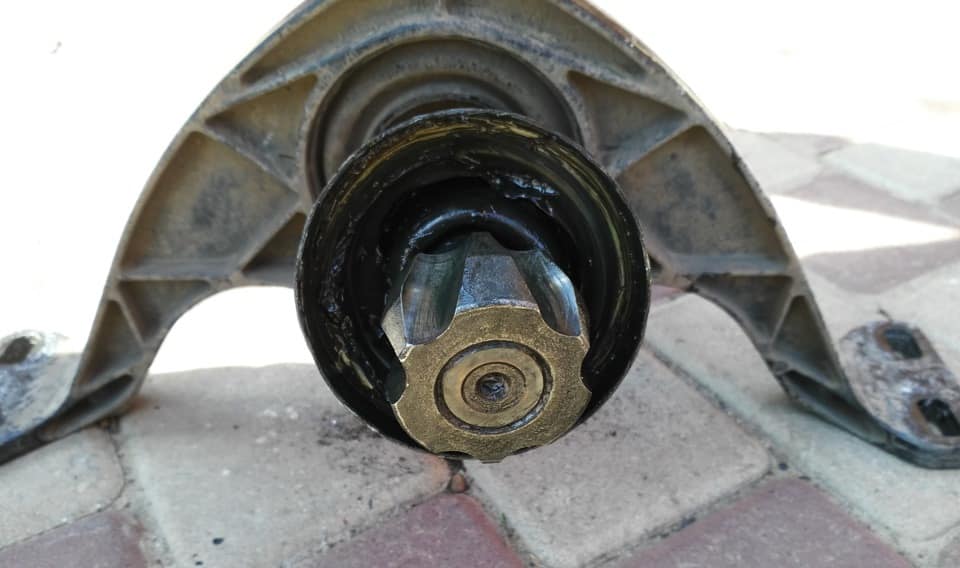

Базовый доминирующий предмет – подшипник качения или скольжения специфического исполнения, вставляется в металлический остов. Свободная зона между наружной обоймой и внутренней сферой корпуса перекрывается резиновым кольцом, предназначенного для гашения сотрясений кардана. Протеканию смазки и проникновению внутрь пыли препятствуют резиновые бандажи с уплотняющими крышками, перекрывающие просветы между кольцами изделия.
Назначение втулки подшипника – удержать шарнирный вал в просчитанной позиции с допустимым смещением.
Собранная в единый несущий узел конструкция крепится к раме машины через крепежные кронштейны базовой опоры.
Характерные слабости конструкции. Причины разрушения детали
Нагрузки веса карданного вала при сотрясениях движущегося автомобиля распределяется между подшипником и амортизационным кольцом. Состояние упомянутых деталей определяет дееспособность ходовой части транспорта.
Применение в конструкции резинотехнических материалов создает предпосылки периодического разрушения упругих элементов. Экспертами названы причины:
- избыточное уплотнение резины под тяжестью удерживаемых компонентов при воздействии вибрации;
- потеря эластичности во время сезонного падения температуры;
- пересыхание или расслаивание прокладок между корпусом и уплотнительными крышками.
В результате из механизма вытекает смазка, и гул подшипника исключает устойчивую бесшумную работу привода.
Сигнальные симптомы повреждений
Масляные капли под автомобилем после стоянки – первый признак нарушения герметичности корпуса подвесного подшипника. Для предупреждения прогресса неисправности особо важно хотя бы визуально отследить источник протечки. Это не займет много времени и подтолкнет дальновидного водителя к обстоятельной диагностике.
Если оперативно не отреагировать на пролитие, то следующими знаками становятся:
- несвойственный рокот при заведенном двигателе и включенной передаче КПП;
- неритмичный стук при передвижении;
- прерывистое возбуждение вибрации при увеличении оборотов двигателя и ускорении.
Итак, тревожный сигнал обнаружен. Каково наше следующее действие? Меняем подвесной подшипник? Давайте разберёмся, когда это требуется.
Диагностика подвесного подшипника
В состав карданной передачи входит набор самостоятельных единиц и объединенных сборных блоков. Истирание рабочих плоскостей и сфер приводит к увеличению зазоров в зацеплениях с образованием неконтролируемого люфта. В собранном состоянии излишние просветы накладываются, увеличивая свободный ход деталей. При вращении возникает биение в соединениях и опорах, сопровождаемое нездоровым отзвуком.
Подтверждение версии об износе подвесного подшипника дает работник ремонтного центра после выполнения регламентных действий при диагностике:
- визуальное обследование болтового крепления;
- проверка величины перемещения трубчатой штанги в диаметральных направлениях до прижатия к втулке;
- посильный осмотр состояния металлического корпуса на наличие дефектов.
Окончательные выводы возможны только после демонтажа опоры с карданного вала и тщательного осмотра колец подшипника с тщательным обмером посадочных мест. Если износа внутренней сферы кронштейна нет, достаточно ограничиться заменой резиновой втулки без обновления центрального подшипника. Снятие подвесного подшипника не потребуется. При образовании выработки непосредственно на кардане потребуется замена изношенной секции совместно с подвесным узлом.
За определением состояния следует ремонт подвесного подшипника или его замена.
Замена подшипника подвесного кардана
Потребуется ли снять подвесной подшипник карданного вала в ходе проведения работ?
При ротации опоры подвесного исполнения нельзя избежать снятия собранного вала. Для этого в автомобильных сервисных центрах разработан четкий алгоритм, к соблюдению последовательности которого требуется предельно педантичное отношение.
Замена карданного подшипника происходит следующим образом:
- предварительная установка контрольных маркеров в местах соединения штанги с редукторами автомобиля;
- разъединение деталей опоры;
- комплектование нового узла защитными крышками;
- фиксация подготовленного упора на указанном производителем месте;
- сборка механизмов в обратной очередности с учетом маркеров.
Предупреждение износа
Ощутимо увеличить безремонтный пробег авто позволят предупредительные действия собственника, не требующих лишних усилий. Важно методично придерживаться примитивных принципов сохранности машины:
- без задержек менять поврежденные пыльники и защитные уплотнения;
- не допускать ударов днища о дорожное полотно;
- при переключении передач избегать рывков.
