Ремонт кардана

Карданный вал – это деталь, которая присутствует в архитектуре практически каждого автомобиля, имеющего задний или полный привод.

Основной задачей механизма является передача крутящего момента на элементы транспортного средства, которые имеют сложную систему соединения в разных осях и плоскостях. Поэтому ремонт кардана является актуальной темой, которая нуждается в скорейшем разрешении при возникновении подобной поломки.

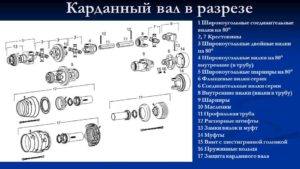

Давайте рассмотрим конструкцию данного узла, которая визуально не представляет особой сложности:

  • фланец-вилка;
  • вал;
  • балансировочные пластины;
  • сальник, кольцо и обойма сальника;
  • скользящая вилка и ее масленка;
  • крестовина и масленка крестовины;
  • торцевое уплотнение;
  • игольчатый подшипник и его сальники, которые закрываются специальной крышкой.

Конструкция самого вала состоит из простой металлической трубы, которая отличается высокой прочностью и устойчивостью к высоким нагрузкам в процессе движения автомобиля.

Внимание! Обращаясь в кардан-сервис, Вы гарантируете собственному автомобилю полное восстановление, а любое самостоятельное вмешательство в процесс ремонта чреват возникновением других поломок. Неправильно восстановленный кардан способен вывести из строя и другие элементы машины, поэтому заниматься процедурами починки мастера начинают с диагностики, используя для операции специализированное оборудование, которое имеется лишь в условиях СТО.

Признаки неисправности карданного вала, а также способы ремонта

Причин посетить кардан-сервис СПб может быть очень много, но далеко не каждый хозяин автомобиля знает, каким образом неисправный кардан дает о себе знать. Рассмотрим основные виды поломок, возникающих на автомобилях со шлицевым видом соединения, которые используются в коробке или раздатке:

  1. При неисправностях сальника в коробке могут возникать протечки масла. Проблема может быть решена установкой новых сальников, поскольку данные детали могут быстро «задубеть», образуя тем самым огромное количество люфтов.
  2. На подвижном стоке из строя выходит зеркало, а также образуются шершавые места на шлицах. Решение – шлифование деталей мелкозернистой шкуркой-нулевкой.

Проблемы, связанные с работой коробки передач:

  1. Удары, связанные с поломкой крестовины, устраняются исключительно заменой самой крестовины.
  2. Естественное ослабление затяжки болтов карданного вала в результате частой езды так же является частой проблемой. Данную процедуру водители совершают самостоятельно, но в условиях сервиса операция производится более надежно.
  3. Повреждение или слишком сильный износ шлицев карданного вала ремонтируется лишь полной заменой самих шлицев.
  4. Люфт в комплекте под подшипник лечится установкой нового комплекта под опору.

Проблемы, которые могут быть найдены по звуку:

  1. Деформация крестовины, появление ржавчины на ней же нуждается в скорейшей замене подшипника стакана, который так же часто выходит из строя при постоянном, интенсивном вождении автомобиля.
  2. Заклинивание шруса кардана исправляется смазыванием детали, но если причина не в этом, ситуацию разрешит лишь замена детали.

Вибрации:

  1. Вибрация начинает появляться при разгоне от 60 до 120 км/ч. Проблема зачастую устраняется обычной балансировкой.
  2. Причинами вибрации могут стать люфты, разбалансировка детали, налипшая грязь на самом механизме, механическое воздействие на саму трубу.
Важно! Возникновение любой из вышеперечисленных проблем – это потенциальный риск для водителя и его пассажиров в процессе движения! Если Вы поняли, что с ходовой частью автомобиля начинаются проблемы, то нужно сразу отвести машину на осмотр, поскольку только мастер сможет выявить точную причину вибраций и посторонних звуков в процессе движения.

Диагностика механизма

Обращаясь в кардан-сервис Санкт-Петербурга, Вы обеспечиваете собственному автомобилю длительный срок службы без риска появления сторонних поломок. Давайте рассмотрим основные этапы процессе диагностики, каждый из которых имеет свою функцию:

  1. Изначально мастер производит визуальный осмотр узла на предмет возникновения деформаций и вмятин на основной металлической трубе. Важным этапом в работе является полный демонтаж механизма, поскольку иначе осмотреть его не получится.
  2. Труба проверяется специальным индикатором.
  3. Каждая крестовина внимательно осматривается на предмет появившихся люфтов, а игольчатые подшипники тестируются на плавность хода, который является показателем нормального функционирования составляющих.
  4. Демонтируется полный комплект подшипника, оценивается степень износа шлицев.
  5. Подвижные шлицы также осматриваются на люфт, производится оценка износа рельсанового покрытия.
  6. Плавность хода и люфт проверяются на подвесном подшипнике.
Важно! Данную работу нужно доверять лишь квалифицированному мастеру, поскольку здесь работа во многом связана с мелкими деталями. Лишь после качественной диагностики специалист сможет составит наиболее правильный, оптимальный план устранения неполадок, чтобы Вам не пришлось затрачивать больших средств.

Итоги

Ремонт карданного вала – это одна из самых серьезных операций, которая производится с автомобилем, поэтому к ее решению следует подходить с особенной серьезностью и ответственностью, чтобы восстановление прошло успешно, и Вы обеспечили собственной комфорт и безопасность в процессе движения.
